خطوط لوله در صنایع نفت و گاز یکی از مهم ترین اجزای زیرساختی برای انتقال نفت خام، فرآورده های نفتی و گاز طبیعی هستند. این خطوط معمولاً در شرایط عملیاتی سختی مانند فشار بالا، دمای متغیر، تماس با ترکیبات شیمیایی خورنده و محیط های مرطوب یا خاکی قرار دارند. یکی از مهم ترین عوامل تخریب این خطوط، خوردگی (Corrosion) است. خوردگی می تواند باعث کاهش ضخامت دیواره لوله، ایجاد نشتی، شکست ناگهانی و حتی بروز حوادث زیست محیطی و اقتصادی جدی شود. به همین دلیل، بازرسی فنی تجهیزات آسیب‌دیده صنایع نفت و گاز و تشخیص به موقع خوردگی بخش اساسی از برنامه های نگهداری و مدیریت یکپارچگی خطوط لوله در صنعت نفت و گاز محسوب می شود.

خوردگی در خطوط لوله به دلایل مختلفی ایجاد می شود. از جمله مهم ترین عوامل می توان به وجود آب، گازهای اسیدی مانند دی اکسید کربن (CO₂) و سولفید هیدروژن (H₂S)، تغییرات دما و فشار، وجود میکروارگانیسم ها، و آسیب دیدگی پوشش های محافظ اشاره کرد. در خطوط لوله مدفون در خاک نیز ترکیب شیمیایی خاک، رطوبت و جریان های الکتریکی سرگردان می تواند باعث خوردگی خارجی شود. در مقابل، خوردگی داخلی معمولاً ناشی از ترکیبات شیمیایی موجود در سیال در حال انتقال است.

از نظر مهندسی، خوردگی در خطوط لوله به چند نوع اصلی تقسیم می شود. خوردگی یکنواخت یکی از رایج ترین انواع خوردگی است که در آن کاهش ضخامت دیواره لوله به صورت نسبتاً یکنواخت در سطح داخلی یا خارجی رخ می دهد. در مقابل، خوردگی حفره ای یا موضعی (Pitting Corrosion) به صورت ایجاد حفره های کوچک اما عمیق در سطح فلز ظاهر می شود و به دلیل امکان سوراخ شدن سریع لوله بسیار خطرناک است. نوع دیگری از خوردگی، خوردگی گالوانیکی است که در اثر تماس دو فلز غیرهمجنس در حضور یک الکترولیت ایجاد می شود. همچنین در خطوط لوله انتقال گاز و نفت ترش، خوردگی ناشی از سولفید هیدروژن می تواند باعث پدیده هایی مانند ترک خوردگی ناشی از تنش سولفیدی شود. علاوه بر این، در برخی موارد فعالیت باکتری ها مانند باکتری های احیاکننده سولفات می تواند منجر به خوردگی میکروبی (MIC) شود.

برای جلوگیری از خسارات ناشی از خوردگی، استفاده از روش های مختلف بازرسی و پایش فنی ضروری است. این روش ها عمدتاً در دو دسته بازرسی خارجی و بازرسی داخلی خطوط لوله قرار می گیرند.

یکی از ساده ترین روش های بازرسی، بازرسی چشمی (Visual Inspection) است. در این روش، سطح خارجی لوله و تجهیزات مرتبط به صورت مستقیم بررسی می شود تا نشانه هایی مانند زنگ زدگی، پوسته شدن پوشش، ترک یا نشتی شناسایی شود. اگرچه این روش ساده و کم هزینه است، اما تنها عیوب سطحی قابل مشاهده را مشخص می کند و برای ارزیابی دقیق کاهش ضخامت کافی نیست.

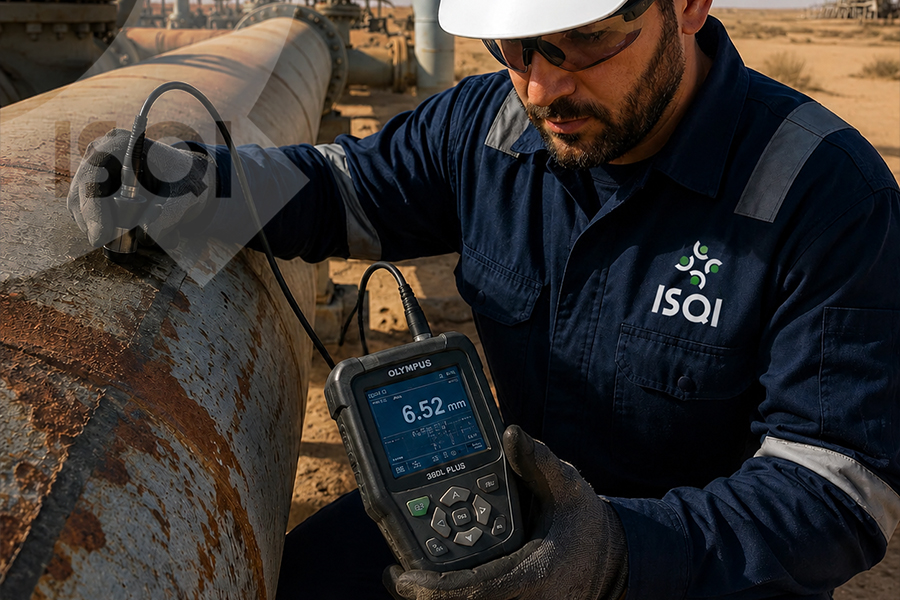

یکی از مهم ترین روش های تشخیص خوردگی در بازرسی فنی تجهیزات آسیب‌دیده صنایع نفت و گاز، آزمون التراسونیک (Ultrasonic Testing) است. در این روش از امواج فراصوت برای اندازه گیری ضخامت دیواره لوله استفاده می شود. دستگاه امواج صوتی با فرکانس بالا را به داخل فلز ارسال می کند و با اندازه گیری زمان بازگشت موج بازتابی از سطح داخلی، ضخامت باقیمانده لوله محاسبه می شود. این روش دقت بالایی دارد و می تواند کاهش ضخامت ناشی از خوردگی را به خوبی مشخص کند. به همین دلیل در بازرسی های دوره ای خطوط لوله بسیار رایج است.

روش مهم دیگر نشتی شار مغناطیسی (Magnetic Flux Leakage یا MFL) است. این روش بیشتر در بازرسی داخلی خطوط لوله با استفاده از ابزارهایی به نام پیگ هوشمند (Smart Pig) استفاده می شود. در این روش، لوله توسط میدان مغناطیسی اشباع می شود. اگر در دیواره لوله نقصی مانند خوردگی یا کاهش ضخامت وجود داشته باشد، بخشی از میدان مغناطیسی از سطح فلز نشت می کند. حسگرهای موجود در پیگ این نشتی را ثبت کرده و اطلاعات دقیقی درباره محل و شدت خوردگی ارائه می دهند.

رادیوگرافی صنعتی (Radiographic Testing) نیز از روش های مهم در تشخیص عیوب داخلی است. در این روش از پرتوهای ایکس یا گاما برای تصویربرداری از ساختار داخلی لوله استفاده می شود. رادیوگرافی قادر است حفره ها، نواحی نازک شده و برخی ترک ها را مشخص کند، هرچند استفاده از آن در خطوط طولانی انتقال محدودیت هایی دارد.

در کنار این روش ها، سیستم های پایش خوردگی نیز در خطوط لوله نصب می شوند. یکی از این روش ها استفاده از کوپن های خوردگی است. در این روش قطعه ای فلزی از جنس مشابه لوله در مسیر جریان سیال قرار داده می شود. پس از مدت مشخصی، کاهش وزن این نمونه اندازه گیری شده و نرخ خوردگی محاسبه می شود. روش دیگر استفاده از پروب های مقاومت الکتریکی (Electrical Resistance Probes) است که تغییر مقاومت الکتریکی ناشی از کاهش سطح مقطع فلز را اندازه گیری می کنند.

در بازرسی فنی تجهیزات آسیب‌دیده صنایع نفت و گاز برای ارزیابی میزان خطر خوردگی شناسایی شده، مهندسان از استانداردها و مدل های مهندسی استفاده می کنند. یکی از استانداردهای مهم در این زمینه ASME B31G است که برای ارزیابی استحکام باقی مانده لوله های دارای خوردگی به کار می رود. با استفاده از این روش ها می توان تعیین کرد که آیا لوله همچنان قادر به تحمل فشار عملیاتی است یا نیاز به تعمیر، تقویت یا تعویض دارد.

در سال های اخیر، فناوری های پیشرفته نیز در حوزه بازرسی خطوط لوله توسعه یافته اند. استفاده از حسگرهای فیبر نوری، سیستم های پایش آنلاین خوردگی، ربات های بازرسی داخلی، پهپادها برای بازرسی خارجی، و تحلیل داده های بازرسی با استفاده از هوش مصنوعی از جمله این فناوری ها هستند. این ابزارها امکان تشخیص سریع تر و دقیق تر آسیب ها را فراهم کرده و به بهبود ایمنی و کاهش هزینه های تعمیر و نگهداری کمک می کنند.

در مجموع، خوردگی یکی از مهم ترین چالش های فنی در بهره برداری از خطوط لوله نفت و گاز است. استفاده از برنامه های جامع بازرسی فنی، روش های پیشرفته آزمون های غیرمخرب و سیستم های پایش خوردگی می تواند نقش مهمی در افزایش عمر مفید خطوط لوله، کاهش خطرات عملیاتی و حفاظت از محیط زیست ایفا کند.

نویسنده: زهرا شیربند – کارشناس ارتباط بین‌الملل ISQI

منابع:

1. API Recommended Practice 570, Piping Inspection Code: In-service Inspection, Rating, Repair, and Alteration of Piping Systems, American Petroleum Institute.
2. ASME B31G, Manual for Determining the Remaining Strength of Corroded Pipelines, American Society of Mechanical Engineers.
3. Peabody, A. W. (2001). Control of Pipeline Corrosion. NACE International.
4. Revie, R. W., & Uhlig, H. H. (2008). Corrosion and Corrosion Control. John Wiley & Sons.
5. Baboian, R. (2005). Corrosion Tests and Standards: Application and Interpretation. ASTM International.
6. NACE International (2013). Corrosion Basics: An Introduction. NACE International.
