با گسترش فعالیتهای حفاری و افزایش پیچیدگی تجهیزات مورد استفاده در صنعت نفت و گاز، اطمینان از سلامت و یکپارچگی مکانیکی تجهیزات به یکی از مهمترین دغدغههای عملیاتی تبدیل شده است. دکلهای حفاری و تجهیزات حیاتی آنها، بهویژه تجهیزاتی مانند سامانههای کنترل فوران (BOP)، Top Drive ، Drawworks و Crown Block ، تحت شرایط کاری بسیار سختی فعالیت میکنند و کوچکترین نقص در آنها میتواند منجر به توقف عملیات، خسارات اقتصادی قابل توجه یا حتی حوادث ایمنی شود. به همین دلیل، بازرسی و پایش مستمر وضعیت این تجهیزات از اهمیت ویژهای برخوردار است.
در گذشته، بازرسی تجهیزات حفاری عمدتاً بر پایه روشهای سنتی مانند بازرسی چشمی، اندازهگیری با ابزارهای دستی و برخی آزمونهای ساده غیرمخرب انجام میشد. هرچند این روشها هنوز هم در بسیاری از پروژهها استفاده میشوند، اما محدودیتهایی مانند وابستگی زیاد به تجربه بازرس، دقت محدود اندازهگیری و ثبت غیرسیستماتیک دادهها باعث شده است که پاسخگوی نیازهای پیچیده صنعت امروز نباشند. در سالهای اخیر، رویکردهای نوین مبتنی بر دیجیتالسازی و استفاده از فناوریهای پیشرفته اندازهگیری و آزمون، افق تازهای در حوزه بازرسی تجهیزات حفاری ایجاد کردهاند.

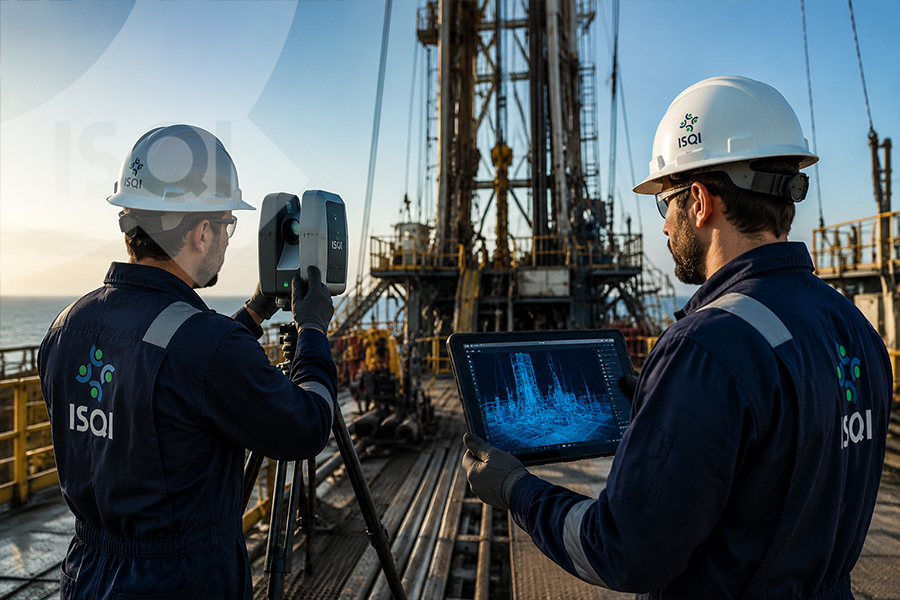

یکی از مهمترین این رویکردها، استفاده همزمان از اسکن لیزری سهبعدی، اندازهگیری دقیق هندسی و آزمونهای غیرمخرب پیشرفته است. در این روش، ابتدا تجهیزات حیاتی دکل بر اساس تحلیل ریسک و اهمیت عملیاتی انتخاب میشوند. تجهیزاتی مانند BOP، Drawworks ، Top Drive، قرقرهها و Crown Block از جمله اجزایی هستند که معمولاً در اولویت بازرسی قرار میگیرند. سپس با استفاده از اسکنرهای لیزری سهبعدی، از این تجهیزات در محل استقرار آنها و بدون نیاز به دمونتاژ کامل اسکن انجام میشود.
اسکنرهای سهبعدی قادرند در مدت زمان کوتاهی میلیونها نقطه از سطح تجهیزات را ثبت کرده و یک مدل دیجیتال دقیق از آنها ایجاد کنند که به آن «ابر نقاط» یا Point Cloud گفته میشود. این مدل سهبعدی، تصویر دقیقی از وضعیت واقعی تجهیزات ارائه میدهد و امکان بررسی تغییر شکلها، خوردگیها و انحرافات هندسی را فراهم میکند. از آنجا که این عملیات میتواند در محل نصب تجهیزات و حتی روی عرشه دکل انجام شود، زمان توقف عملیات به حداقل میرسد و نیاز به باز کردن کامل قطعات کاهش مییابد.
پس از ایجاد مدل اولیه، از ابزارهای دقیق Metrology قابل حمل برای اندازهگیری ابعاد و ویژگیهای هندسی حساس استفاده میشود. این ابزارها قادرند تلرانسهای بسیار دقیق در حد میکرون را اندازهگیری کنند و میزان انطباق قطعات با طراحی اولیه را مشخص نمایند. چنین اندازهگیریهایی برای بخشهایی که در معرض سایش یا بارهای مکانیکی شدید قرار دارند، اهمیت ویژهای دارد.
در کنار بررسیهای هندسی، آزمونهای غیرمخرب پیشرفته نیز برای ارزیابی سلامت داخلی قطعات مورد استفاده قرار میگیرند. یکی از روشهای متداول در این حوزه، آزمون التراسونیک آرایه فازی (Phased Array) است که امکان شناسایی ترکها، حفرهها و سایر ناپیوستگیهای داخلی را فراهم میکند. این روش قادر است عیوبی را شناسایی کند که با بازرسی چشمی یا روشهای سنتی قابل تشخیص نیستند.
یکی از مزیتهای مهم این رویکرد، ترکیب دادههای حاصل از اسکن سهبعدی با نتایج آزمونهای غیرمخرب در یک مدل دیجیتال یکپارچه است. در این مدل، موقعیت دقیق عیوب شناساییشده بر روی هندسه واقعی تجهیز نمایش داده میشود و مهندسان میتوانند تصویر جامعتری از وضعیت واقعی تجهیزات به دست آورند. چنین گزارشی نهتنها برای تحلیل وضعیت فعلی تجهیزات مفید است، بلکه میتواند بهعنوان یک مرجع پایه برای مقایسه بازرسیهای آینده نیز مورد استفاده قرار گیرد.
دادههای حاصل از این بازرسیها همچنین قابلیت اتصال به سیستمهای مدیریت نگهداری و تعمیرات (CMMS) را دارند. به این ترتیب، اطلاعات مربوط به وضعیت تجهیزات بهصورت ساختاریافته ذخیره شده و امکان تحلیل روند تغییرات در طول زمان فراهم میشود. این موضوع زمینه را برای پیادهسازی راهبردهای نگهداری پیشبینانه و نگهداری مبتنی بر وضعیت فراهم میکند.
نگهداری مبتنی بر وضعیت به این معناست که تصمیمگیری برای تعمیر یا تعویض قطعات بر اساس شرایط واقعی آنها انجام میشود، نه صرفاً بر اساس زمانبندیهای از پیش تعیینشده. چنین رویکردی باعث میشود تعمیرات غیرضروری کاهش یابد، زمان توقف تجهیزات کمتر شود و منابع نگهداری به شکل بهینهتری مورد استفاده قرار گیرند.
در مجموع، استفاده از فناوریهای دیجیتال در بازرسی دکلهای حفاری میتواند دقت و کارایی فرآیندهای بازرسی را به شکل قابل توجهی افزایش دهد. ایجاد مدلهای سهبعدی دقیق از تجهیزات، شناسایی زودهنگام عیوب، ثبت سیستماتیک دادهها و امکان تحلیل بلندمدت وضعیت تجهیزات از جمله مزایای این رویکرد محسوب میشوند.
با توجه به روند رو به رشد دیجیتالسازی در صنعت نفت و گاز، انتظار میرود که استفاده از روشهای پیشرفته بازرسی مانند اسکن سهبعدی و آزمونهای غیرمخرب پیشرفته بهتدریج به یک استاندارد رایج در مدیریت سلامت تجهیزات حفاری تبدیل شود. این تحول نهتنها به افزایش ایمنی عملیات کمک میکند، بلکه نقش مهمی در کاهش هزینهها و افزایش بهرهوری در پروژههای حفاری خواهد داشت.
نویسنده: زهرا شیربند – کارشناس امور بینالملل ISQI
منبع: مقاله Innovative Digital Inspection Methods (https://doi.org/10.4043/29387-MS)
