بازرسی تصویربرداری صوتی (Acoustic Imaging) یک روش نوین و پیشرفته برای شناسایی نشتی هوا، گاز و حتی خلأ در سیستمهای تحت فشار است. درم حیطهای صنعتی، بسیاری از مشکلات مانند نشت گاز، تخلیه الکتریکی و سایش مکانیکی، ابتدا با امواج صوتی نامرئی خود را نشان میدهند. تصویربرداری آکوستیک (Acoustic Imaging) با تبدیل این صداهای نامحسوس به تصاویر بصری، به مهندسان امکان میدهد تا مشکلات را قبل از تبدیل شدن به حوادث جدی، شناسایی و رفع کنند. این روش از امواج صوتی فرکانس بالا (معمولاً در محدوده اولتراسونیک) برای تشخیص صداهایی که با گوش غیرمسلح قابل شنیدن نیستند استفاده میکند.
نحوه عملکرد:

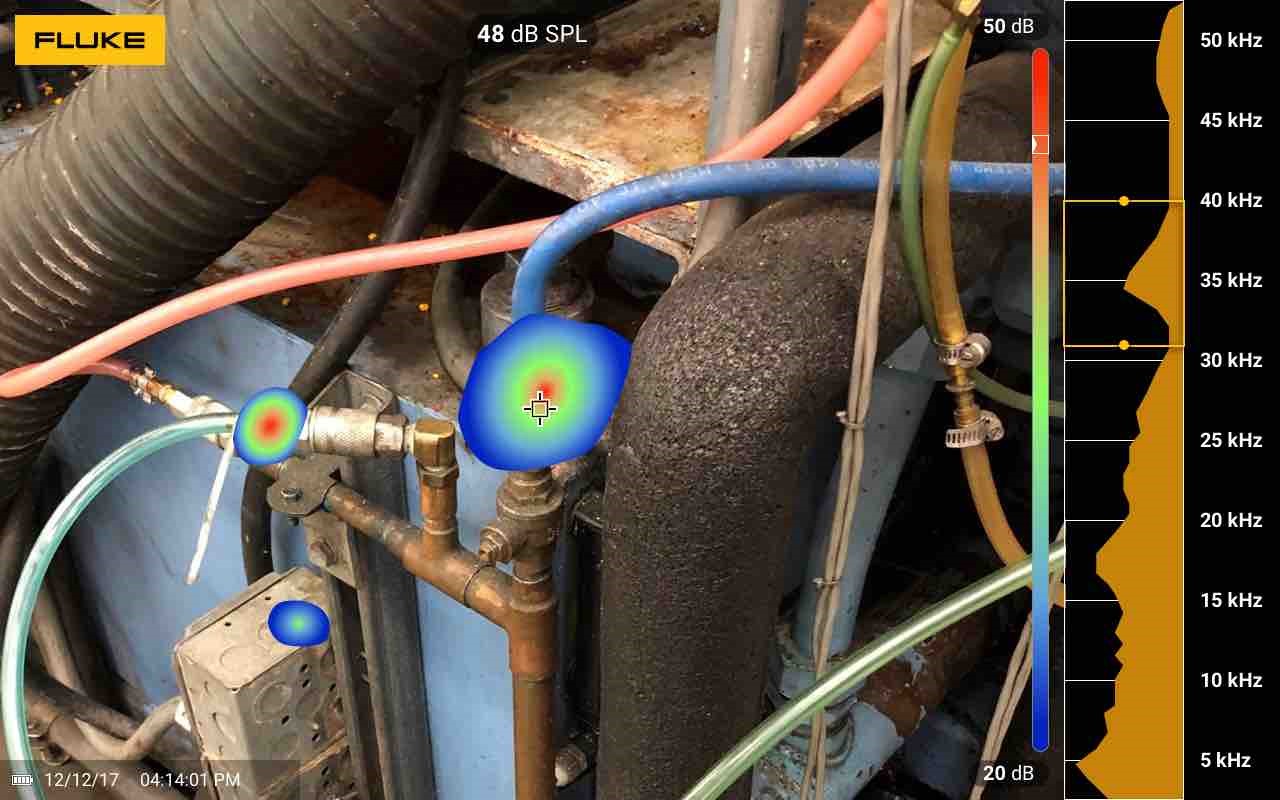

در این روش، دستگاهی مجهز به چندین میکروفن (معمولاً آرایهای با دهها میکروفن) صدای محیط را دریافت میکند. سپس با استفاده از الگوریتمهای پردازش سیگنال و تصویرسازی، منبع صدا شناسایی شده و بهصورت یک تصویر حرارتیمانند روی صفحه نمایش ظاهر میشود. این تصویر موقعیت دقیق نشت را حتی در محیطهای صنعتی پر سروصدا مشخص میکند.
کاربردها:
- شناسایی نشتی هوا یا گاز در خطوط لوله، کمپرسورها، شیرآلات و فیتینگها
- بررسی عملکرد سیستمهای خلأ
- تشخیص زودهنگام خرابی در یاتاقانها، موتورها و قطعات دوار
- کاربرد در صنایع نفت و گاز، خودروسازی، نیروگاهها، صنایع غذایی، پتروشیمی و حتی آسانسورهای صنعتی
مزایا:
مزایای کلیدی تصویربرداری آکوستیک:
- سرعت بالا: اسکن سطوح بزرگ در زمان کوتاه.
- دقت: شناسایی منابع صوتی با دقت میلیمتری.
- امنیت: امکان بازرسی از راه دور در محیطهای خطرناک.
- عدم نیاز به توقف عملیات: بسیاری از بازرسیها بدون نیاز به خاموشی یا توقف تولید انجام میشوند.
معرفی دستگاه نمونه Fluke ii900:
Fluke ii900 یکی از پیشرفتهترین دستگاههای بازار در زمینه Acoustic Imaging است که توسط شرکت معتبر Fluke طراحی شده است. این تجهیز دارای ویژگیهای زیر است:
- برد تشخیص تا 50 متر در شرایط مناسب
- دقت بالا در تشخیص محل نشت حتی در محیطهای پر سروصدا
- مجهز به 64 میکروفن MEMS برای دریافت دقیق امواج
- نمایشگر لمسی 7 اینچی برای تصویر زنده محل نشت
- قابلیت ذخیرهسازی و گزارشگیری برای تحلیلهای بعدی
این دستگاه بهویژه برای تیمهای نگهداری، مهندسان بازرسی شخص ثالث و شرکتهای انرژی مناسب است و بهرهوری عملیات را به شکل محسوسی افزایش میدهد.
ارائه دهنده: محمد غلامی
